• Rozstaw przyłączy to odległość między osiami rur wchodzących do grzejnika
• Standardowy rozstaw w starszych grzejnikach żeliwnych wynosi 500 mm
• Przy wymianie grzejnika dokładny pomiar rozstawu jest kluczowy
• Różnica między rozstawem przyłączy a wysokością całkowitą grzejnika wynosi zwykle około 50 mm

Wymiana starego grzejnika na nowy może wydawać się prostym zadaniem, ale diabeł tkwi w szczegółach. Jednym z najważniejszych parametrów, który trzeba precyzyjnie określić jest rozstaw przyłączy grzejnika. Ten niepozorny wymiar decyduje o tym, czy nowy grzejnik będzie pasował do istniejącej instalacji bez konieczności jej przerabiania. Błędny pomiar może skutkować dodatkowymi kosztami i komplikacjami podczas montażu, dlatego warto poświęcić chwilę na dokładne zmierzenie tego parametru.

Czym właściwie jest rozstaw przyłączy? To nic innego jak odległość między osiami dwóch rur, które wchodzą do grzejnika. W zależności od typu grzejnika i sposobu jego montażu, przyłącza mogą być umieszczone na boku lub na dole urządzenia. Pomiar tego wymiaru jest szczególnie istotny w przypadku wymiany starego grzejnika (np. żeliwnego) na nowy model płytowy w istniejącej instalacji centralnego ogrzewania. Producenci grzejników oferują różne rozmiary i konfiguracje, więc znając dokładny rozstaw przyłączy, możemy dobrać odpowiedni model bez konieczności modyfikacji instalacji.

Warto zauważyć, że standardowy rozstaw przyłączy w starszych grzejnikach żeliwnych wynosi zwykle 500 mm, przy całkowitej wysokości grzejnika wynoszącej około 600 mm. Jednak nie zawsze należy sugerować się całkowitą wysokością urządzenia – to właśnie rozstaw przyłączy jest kluczowym parametrem przy doborze zamiennika. W nowszych modelach grzejników stosunek między wysokością a rozstawem może być różny, dlatego tak ważne jest dokładne zmierzenie tego wymiaru przed zakupem nowego urządzenia.

Prawidłowy pomiar rozstawu przyłączy

Aby prawidłowo zmierzyć rozstaw przyłączy grzejnika, potrzebujemy dokładnej miarki i odrobiny cierpliwości. Pomiar wykonujemy zawsze od środka jednej rury do środka drugiej rury – czyli mierzymy odległość między ich osiami, a nie krawędziami zewnętrznymi. W przypadku grzejników z przyłączami bocznymi, mierzymy odległość między górnym a dolnym przyłączem. Jeśli mamy do czynienia z grzejnikiem, który ma przyłącza dolne, mierzymy odległość między dwiema rurkami wychodzącymi z podłogi lub ściany.

Warto wiedzieć, że w większości nowoczesnych grzejników płytowych zachodzi pewna zależność – rozstaw przyłączy jest zwykle o około 50 mm mniejszy niż całkowita wysokość grzejnika. Ta prawidłowość może być pomocna przy wstępnym doborze nowego urządzenia. Jednakże zawsze należy sprawdzić dokładne wymiary w dokumentacji technicznej producenta, ponieważ zdarzają się odstępstwa od tej reguły. Pamiętajmy też, że niektóre grzejniki mają uniwersalne przyłącza, które umożliwiają podłączenie zarówno z boku jak i od dołu, co zwiększa elastyczność montażu.

W przypadku starszych instalacji z grzejnikami żeliwnymi, typowy rozstaw przyłączy wynosi 500 mm przy całkowitej wysokości 600 mm. Jeśli chcemy wymienić taki grzejnik na nowoczesny model płytowy, musimy znaleźć urządzenie o takim samym rozstawie, aby uniknąć przeróbek instalacji. Wielu producentów oferuje modele przystosowane właśnie do takich standardowych rozstawów, co znacznie ułatwia wymianę. Jeżeli jednak rozstaw w naszej instalacji odbiega od standardu, może być konieczne zastosowanie specjalnych adapterów lub modyfikacja rur.

• Czy rozstaw przyłączy to to samo co wysokość grzejnika? Nie, to dwa różne parametry. Rozstaw przyłączy to odległość między osiami rur wchodzących do grzejnika, zaś wysokość to całkowity wymiar zewnętrzny urządzenia. Zwykle rozstaw jest o około 50 mm mniejszy niż wysokość całkowita.
• Jak zmierzyć rozstaw przyłączy w starym grzejniku żeliwnym? Należy zmierzyć odległość między osiami górnego i dolnego przyłącza. Typowy rozstaw w grzejnikach żeliwnych wynosi 500 mm przy wysokości całkowitej 600 mm.
• Co zrobić, jeśli rozstaw przyłączy w nowym grzejniku nie pasuje do mojej instalacji? W takiej sytuacji można zastosować specjalne adaptery, złączki przejściowe lub zmodyfikować instalację. Warto jednak dobrać grzejnik z odpowiednim rozstawem, aby uniknąć dodatkowych kosztów.
• Czy sposób pomiaru rozstawu jest taki sam dla grzejników z przyłączami bocznymi i dolnymi? Zasada pomiaru jest taka sama – zawsze mierzymy odległość między osiami rur, jednak w przypadku przyłączy dolnych mierzymy odległość między rurami wychodzącymi z podłogi lub ściany.

ŹRÓDŁO:

• [1]https://instalreporter.pl/ogolna/niewlasciwy-rozstaw-kroccow-podlaczeniowych-grzejnika-jest-na-to-rada/[1]
• [2]https://budujemydom.pl/irbj/porady/105940-jak-zmierzyc-rozstaw-przylaczy-grzejnika[2]
• [3]https://www.egrzejniki.pl/faq[3]

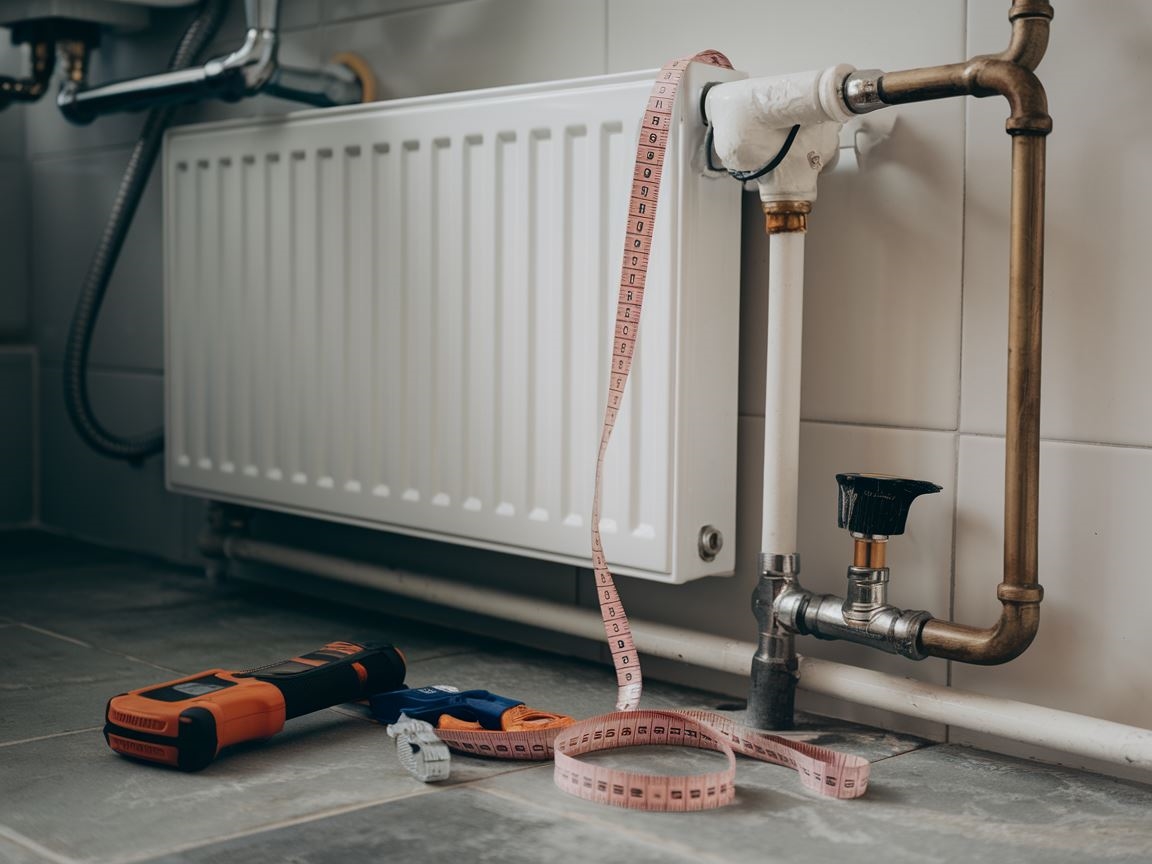

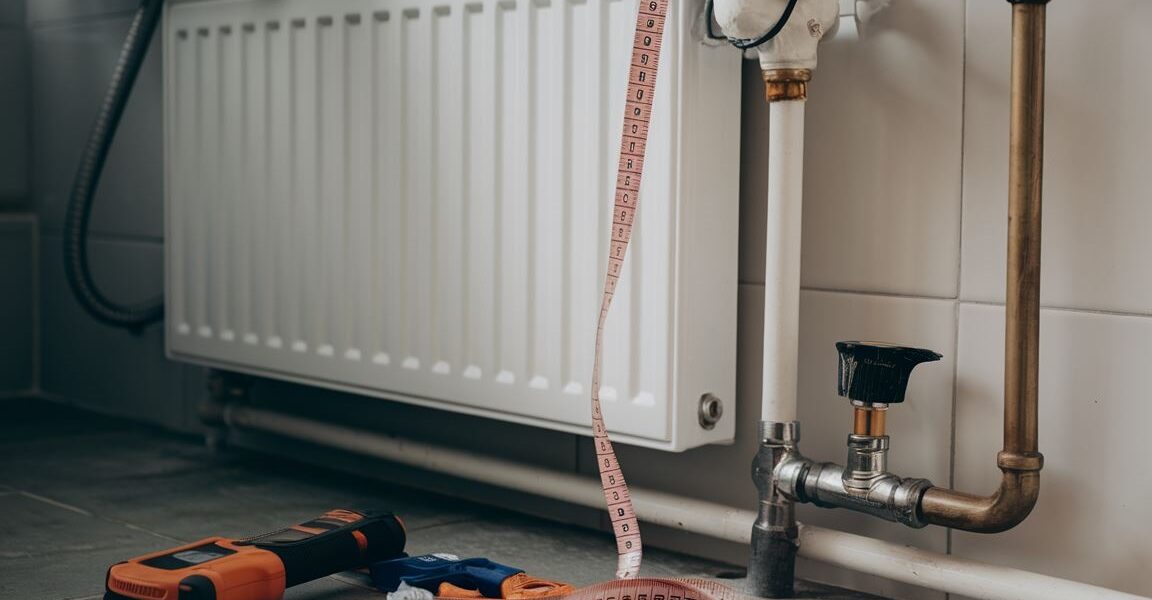

Niezbędne narzędzia do dokładnego pomiaru rozstawu przyłączy grzejnikowych

Precyzyjny pomiar rozstawu przyłączy grzejnika wymaga odpowiednich narzędzi, które zapewnią dokładność i wyeliminują ryzyko błędu. Nawet drobna pomyłka w pomiarze może skutkować koniecznością modyfikacji instalacji, co generuje dodatkowe koszty i wydłuża czas montażu. A kto z nas lubi dodatkowe wydatki przy i tak kosztownej wymianie systemu grzewczego? Zaopatrzenie się w odpowiedni sprzęt pomiarowy to podstawa udanej wymiany grzejnika.

Oto lista niezbędnych narzędzi, które pomogą Ci dokładnie określić rozstaw przyłączy:

• Taśma miernicza metalowa – najpopularniejsze narzędzie, które powinno mieć precyzyjną podziałkę w milimetrach i być wystarczająco sztywne, by nie wyginało się podczas pomiaru
• Suwmiarka – pozwala na jeszcze dokładniejszy pomiar, szczególnie przydatna przy określaniu średnicy rur
• Poziomica – pomoże upewnić się, że pomiar jest wykonywany w poziomie i pionie
• Kątownik – niezbędny przy ustalaniu prostopadłości między rurami i ścianą
• Pisak lub marker – do zaznaczania punktów pomiarowych

Cyfrowe narzędzia pomiarowe

W dobie nowoczesnych technologii warto rozważyć również cyfrowe alternatywy dla tradycyjnych narzędzi. Laserowe mierniki odległości zapewniają niezwykłą precyzję i komfort pracy, eliminując ryzyko pomyłki podczas odczytu wyniku. Niektóre modele posiadają funkcję Bluetooth, umożliwiającą przesłanie danych do aplikacji, która pomoże w doborze odpowiedniego grzejnika.

Pamiętaj, że jakość narzędzi ma bezpośredni wpływ na dokładność pomiaru. Tania taśma miernicza z niską jakością podziałki może prowadzić do błędów, które odkryjesz dopiero podczas próby montażu nowego grzejnika. Warto zainwestować w sprawdzone, markowe narzędzia, które posłużą nie tylko przy jednorazowej wymianie grzejnika, ale również przy innych pracach domowych.

Jak uniknąć błędów pomiarowych?

Nawet mając najlepsze narzędzia, można popełnić błędy podczas pomiaru. Zawsze mierz dwukrotnie, aby potwierdzić wynik. Czy wiesz, że profesjonalni instalatorzy często stosują zasadę „zmierz dwa razy, tnij raz”? Sprawdź też, czy mierzysz faktycznie między osiami rur, a nie ich krawędziami zewnętrznymi.

Podczas pomiaru starego grzejnika żeliwnego zwróć szczególną uwagę na stan przyłączy – korozja lub zacieki mogą utrudniać precyzyjne określenie środka rury. W takich przypadkach pomocne będzie dokładne oczyszczenie miejsca pomiaru lub zastosowanie suwmiarki do określenia średnicy rury i wyznaczenia jej osi.

Metoda krok po kroku – jak zmierzyć rozstaw przyłączy w różnych typach grzejników

Prawidłowy pomiar rozstawu przyłączy to podstawa udanej wymiany grzejnika. Różne typy kaloryferów wymagają nieco innych podejść do pomiaru. Metodyka pomiaru zależy od konstrukcji grzejnika – inne kroki wykonamy przy tradycyjnym żeliwniaku, inne przy nowoczesnej drabince łazienkowej. Poniżej przedstawiamy instrukcje dla najpopularniejszych typów grzejników.

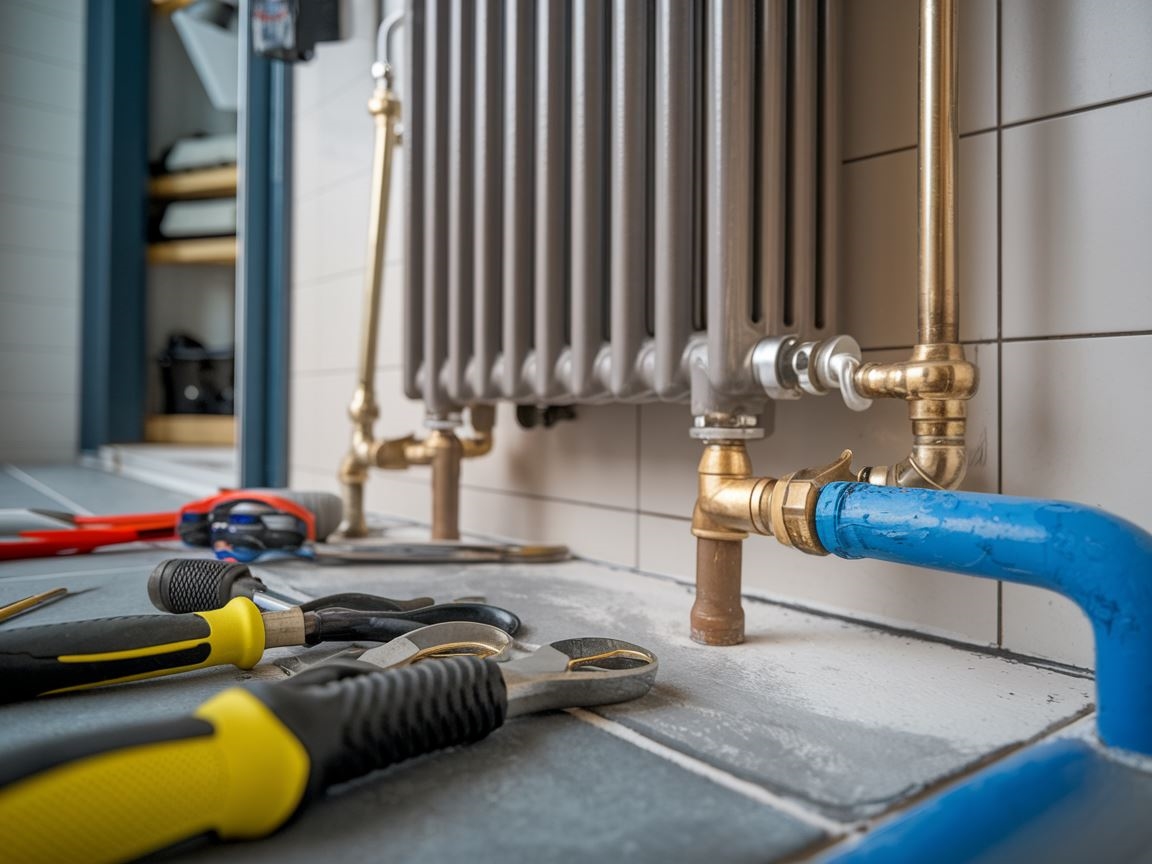

Pomiar w grzejnikach żeliwnych (tradycyjnych)

Tradycyjne żeliwniaki wymagają szczególnej uwagi przy pomiarze. Korozja i osady mogą utrudniać precyzyjne określenie środka rur przyłączeniowych. Zacznij od dokładnego oczyszczenia miejsc przyłączenia rur. Następnie postępuj zgodnie z poniższymi krokami:

• Oczyść dokładnie przyłącza z rdzy i osadów za pomocą szczotki drucianej
• Użyj suwmiarki do wyznaczenia średnicy zewnętrznej przyłącza
• Podziel średnicę przez 2, aby określić środek rury
• Zmierz odległość między wyznaczonymi środkami górnego i dolnego przyłącza

Typowy rozstaw w grzejnikach żeliwnych wynosi 500 mm, ale zawsze lepiej zmierzyć niż polegać na standardach, zwłaszcza w starszych budynkach, gdzie mogą występować niestandardowe rozwiązania.

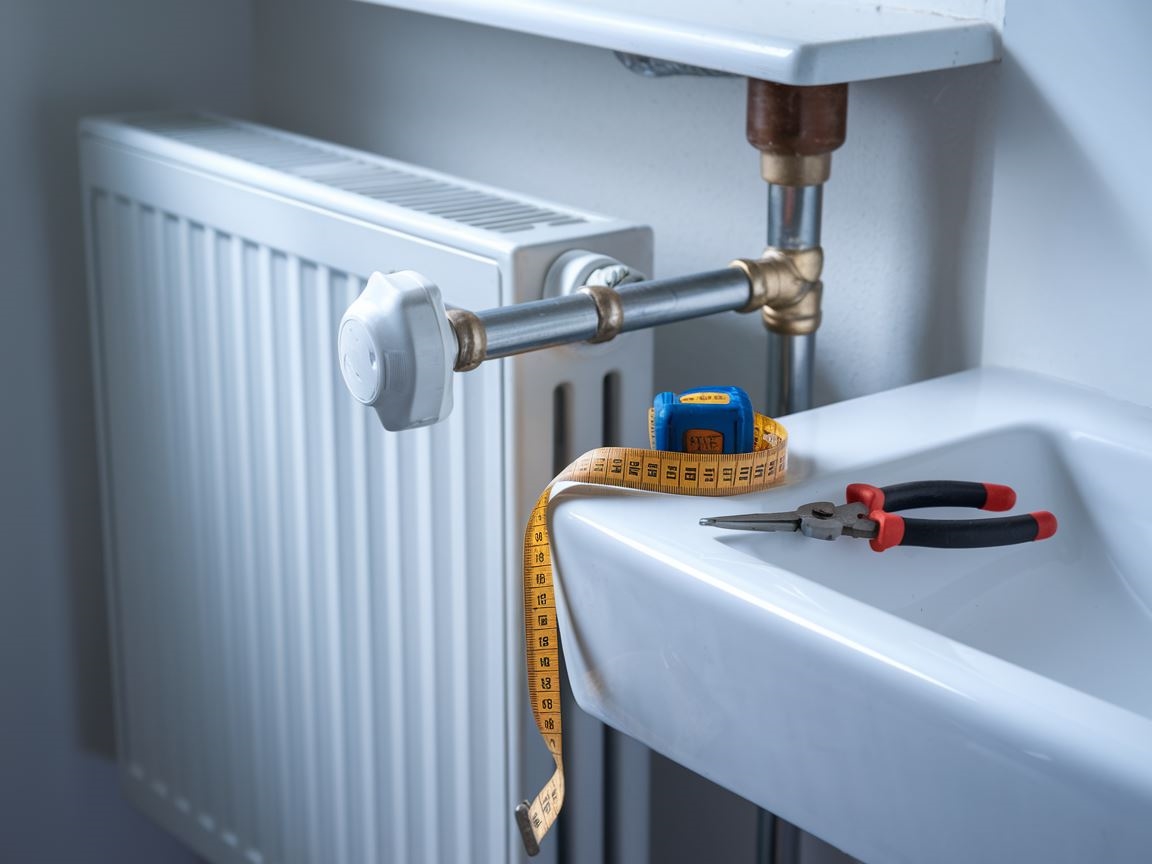

Pomiar w grzejnikach płytowych z przyłączem bocznym

Grzejniki płytowe są obecnie najpopularniejszym rozwiązaniem w naszych domach. Przy modelach z przyłączem bocznym procedura jest podobna do tej stosowanej przy grzejnikach żeliwnych, ale konstrukcja ułatwia pomiar. Przyłącza są zwykle dobrze widoczne i łatwo dostępne.

Przyłóż taśmę mierniczą równolegle do krawędzi grzejnika i zmierz odległość między środkami otworów przyłączeniowych. Dobrą praktyką jest wykonanie pomiaru kilkukrotnie i obliczenie średniej wartości dla większej dokładności. Pamiętaj, że w większości modeli płytowych rozstaw przyłączy jest o około 50 mm mniejszy niż całkowita wysokość grzejnika – ta zależność pomoże ci zweryfikować poprawność pomiaru.

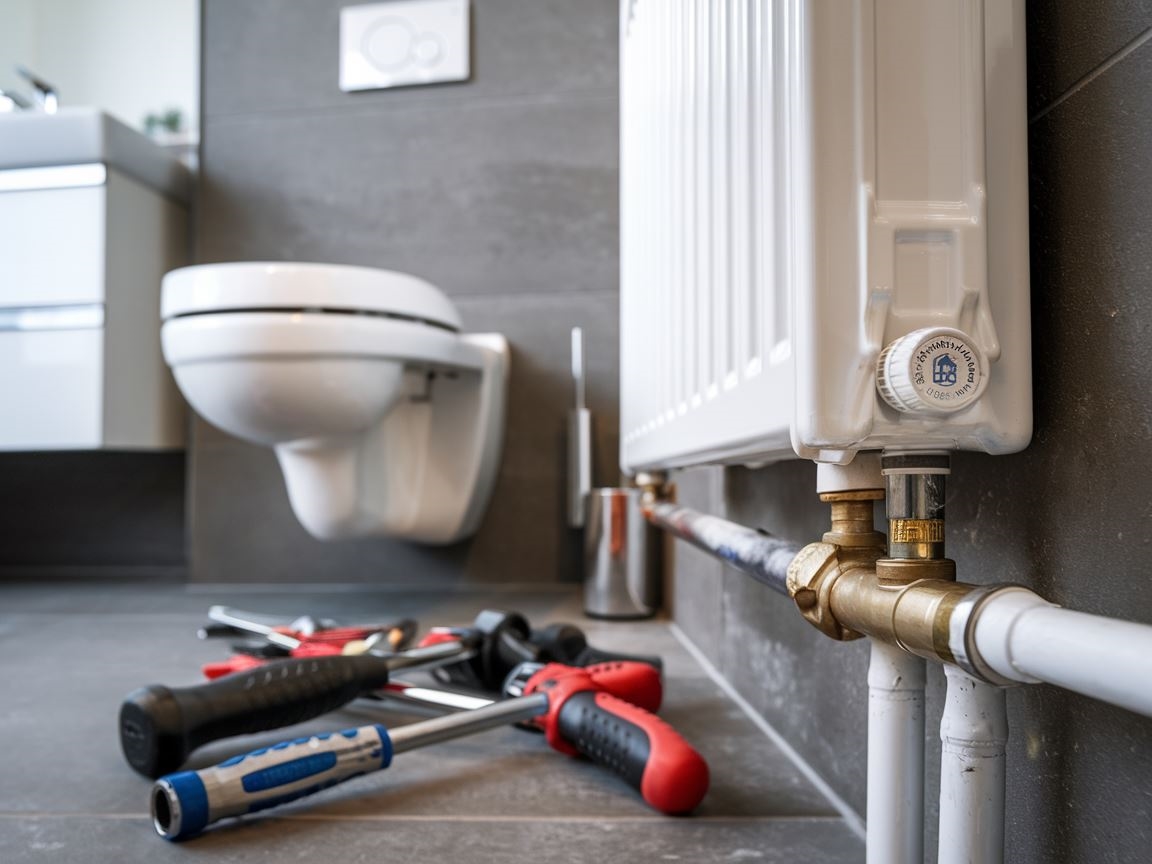

Pomiar w grzejnikach z przyłączem dolnym

Grzejniki z przyłączem dolnym wymagają nieco innego podejścia. W tym przypadku rozstaw mierzymy jako odległość między osiami dwóch rurek wychodzących z podłogi lub ściany. Często wynosi on standardowe 50 mm, choć warto to zweryfikować.

Do precyzyjnego pomiaru użyj poziomicy, aby upewnić się, że taśma miernicza jest idealnie pozioma. Jeśli rurki przyłączeniowe nie są jeszcze zainstalowane, zmierz odległość między otworami w płycie podłogowej lub punktami wyprowadzenia przyłączy ze ściany. W przypadku wątpliwości, wykonaj szkic z dokładnymi wymiarami – będzie on niezwykle pomocny podczas zakupu nowego grzejnika lub konsultacji z instalatorem.

Pomiar w grzejnikach łazienkowych (drabinkach)

Grzejniki łazienkowe typu drabinka mają zazwyczaj przyłącza dolne o standardowym rozstawie 50 mm, choć nie jest to regułą. Podczas pomiaru zwróć szczególną uwagę na możliwość podłączenia zarówno z lewej jak i prawej strony.

Zaznacz środki przyłączy markerem, a następnie zmierz odległość między nimi. Uwzględnij również odległość przyłączy od ściany – ten parametr również ma znaczenie przy doborze nowego grzejnika łazienkowego. Jeśli planujesz wymianę na model z grzałką elektryczną, sprawdź również odległość od gniazdka elektrycznego i upewnij się, że przewód grzałki będzie miał wystarczającą długość.

Standardowe rozstawy przyłączy w popularnych modelach grzejników – na co zwrócić uwagę

Wybierając nowy grzejnik, znajomość standardowych rozstawów przyłączy może zaoszczędzić wielu problemów przy montażu. Różni producenci oferują różne rozwiązania, ale można wyróżnić kilka powtarzających się standardów. To właśnie te standardy decydują o tym, czy wymiana grzejnika przebiegnie gładko, czy będzie wymagać dodatkowych przeróbek instalacji.

W najpopularniejszych modelach grzejników płytowych rozstaw przyłączy standardowo wylicza się według wzoru H-50 mm, gdzie H to całkowita wysokość grzejnika. Przykładowo, jeśli szukasz zamiennika dla starego żeliwniaka z rozstawem 500 mm, powinieneś wybrać model o wysokości 550 mm. Większość producentów grzejników płytowych stosuje się do tej zasady, co znacznie ułatwia dobór odpowiedniego modelu.

Typowe rozstawy w różnych typach grzejników

W zależności od typu grzejnika, standardowe rozstawy przyłączy mogą się znacznie różnić:

• Grzejniki łazienkowe (drabinkowe) – w wersjach z podłączeniem dolnym typowy rozstaw wynosi 50 mm, natomiast modele z podłączeniem bocznym mają zazwyczaj rozstaw 500 mm
• Grzejniki płytowe z przyłączem bocznym – najczęściej spotykane rozstawy to 350 mm, 500 mm oraz 900 mm
• Grzejniki dekoracyjne – rozstawy mogą być bardzo zróżnicowane, często niestandardowe
• Grzejniki kanałowe – przeważnie wyposażone w rozdzielacze z indywidualnym rozstawem

W przypadku grzejników łazienkowych warto zwrócić uwagę na system oznaczeń stosowany przez producentów. Oznaczenia takie jak Z1, Z8, SX czy D50L informują o typie podłączenia i rozstawie przyłączy. Dla przykładu, oznaczenie D50P wskazuje na podłączenie dolne o rozstawie 50 mm zlokalizowane po prawej stronie grzejnika.

Nietypowe rozstawy – jak sobie z nimi radzić?

Co zrobić, gdy rozstaw przyłączy w instalacji nie odpowiada żadnemu standardowi? Nie zawsze konieczna jest kosztowna przeróbka całej instalacji. Producenci oferują rozwiązania dla nietypowych rozstawów w postaci grzejników z regulowanymi przyłączami lub specjalnych adapterów.

Dla grzejników łazienkowych z nietypowym rozstawem warto rozważyć modele z podłączeniem kolektorowym, gdzie rozstaw przyłączy zależy od szerokości lub wysokości grzejnika i obliczany jest według wzorów: C2 = B-30 mm (dla typu SX) lub C3 = B-40 mm (dla typów LX, PX), gdzie B to odpowiednio szerokość lub wysokość grzejnika. Dzięki tym zależnościom możemy precyzyjnie dobrać model pasujący do naszej instalacji.

Specyfikacje rozstawów u popularnych producentów

Różni producenci mogą stosować nieco odmienne standardy rozstawów przyłączy. Przykładowo, firma Terma w swoich grzejnikach łazienkowych oferuje podłączenia dolne skrajne oraz środkowe o rozstawie 50 mm, z różnymi wariantami umiejscowienia otworów na grzałkę elektryczną. Z kolei producent Radox Design w modelach typu Scala Flat stosuje rozstaw dolny 500 mm.

Przed zakupem grzejnika zawsze warto sprawdzić w dokumentacji technicznej producenta dokładne wymiary i rozstaw przyłączy. Większość producentów udostępnia te informacje w formie tabel lub rysunków technicznych, co znacznie ułatwia wybór odpowiedniego modelu bez ryzyka niekompatybilności z istniejącą instalacją.

Najczęstsze błędy podczas pomiarów rozstawu przyłączy – jak ich uniknąć

Precyzyjny pomiar rozstawu przyłączy grzejnika to fundament udanej wymiany. Niestety, nawet doświadczeni majsterkowicze popełniają błędy, które później skutkują problemami z dopasowaniem nowego kaloryfera. Świadomość typowych pomyłek pozwoli Ci przeprowadzić wymianę sprawnie i bez kosztownych niespodzianek.

Jednym z najczęstszych błędów jest mierzenie od zewnętrznych krawędzi rur zamiast od ich osi. Pamiętaj – zawsze mierzymy odległość między środkami (osiami) rur! Innym powszechnym problemem jest brak uwzględnienia stanu przyłączy. W starszych instalacjach korozja i osady mogą znacząco utrudnić precyzyjne określenie środka rury. W takim przypadku warto dokładnie oczyścić miejsce pomiaru lub użyć suwmiarki, by wyznaczyć średnicę i określić oś.

Praktyczne wskazówki dla bezbłędnych pomiarów

Aby uniknąć nieprzyjemnych niespodzianek, stosuj się do kilku sprawdzonych zasad:

• Zawsze mierz dwukrotnie – powtórzenie pomiaru to najprostszy sposób weryfikacji
• Używaj odpowiedniego oświetlenia – słabe światło to prosta droga do błędnych odczytów
• Sprawdzaj poziom – przyłącza powinny być mierzone w linii poziomej
• Zapisuj wyniki – nawet pozornie proste pomiary warto udokumentować
• Uwzględnij grubość ścianek – szczególnie istotne przy starszych modelach grzejników

Kolejnym częstym błędem jest ignorowanie zależności między wysokością grzejnika a rozstawem przyłączy. Jak już wiemy, w większości nowoczesnych grzejników płytowych rozstaw jest zwykle o około 50 mm mniejszy niż całkowita wysokość urządzenia. Zapominając o tej relacji, możemy wybrać nieodpowiedni model.

Narzędzia a dokładność pomiarów

Jakość wykorzystywanych narzędzi ma bezpośredni wpływ na precyzję pomiaru. Tania taśma miernicza z nieczytelną podziałką może prowadzić do błędów, które odkryjesz dopiero podczas montażu. Warto zainwestować w markowe, sprawdzone przyrządy pomiarowe, które posłużą nie tylko przy jednorazowej wymianie grzejnika.

Unikaj również pomiarów „na oko” lub polegania wyłącznie na standardach bez faktycznego sprawdzenia. Choć typowy rozstaw w grzejnikach żeliwnych wynosi 500 mm, w starszych budynkach mogą występować niestandardowe rozwiązania. Lepiej poświęcić kilka minut na dokładny pomiar niż kilka godzin na przerabianie instalacji!

Prawidłowy pomiar rozstawu przyłączy grzejnika to kluczowy element udanej wymiany. Unikając opisanych błędów, znacząco zwiększasz szanse na gładki i bezproblemowy montaż nowego urządzenia. Pamiętaj, że precyzja na etapie przygotowań to oszczędność czasu, nerwów i pieniędzy podczas całego procesu wymiany. Dokładne pomiary to fundament, na którym opiera się komfort cieplny Twojego domu przez kolejne długie lata.
